Quiz Interactif – Cames (BTS)

📚 Méthodes & Rappels (Cames)

Vocabulaire

R0 : rayon du cercle de base (levée nulle).
h : course (levée maximale) du suiveur.
β : angle de montée ; Δθ = β/n pour le tracé par divisions.
α : angle de pression (direction suiveur ↔ normale au profil).

Tracé d’une came disque (idée)

Tracer le cercle de base (R0) et placer les angles (β, repos, descente…).
Diviser β en n secteurs égaux (Δθ).
Reporter les valeurs y(θ) pour obtenir R(θ)=R0+y(θ) (suiveur à pointe).
Relier les points par une courbe régulière ; vérifier l’angle de pression.

Suiveur à galet : courbe de pas

On trace d’abord la courbe de pas (trajet du centre du galet), puis on déduit le profil réel comme enveloppe à distance r.

Bonnes pratiques

Limiter α (≈ 30° max, idéalement 25°).
Assurer la continuité (au minimum C1).
Éviter les accélérations/jerk trop élevés (bruit, usure, décollage).

⚙️ Paramètres

Catégorie Difficulté

Score

Taux

0 / 22 questions réussies

📝 Questions 22 question(s)

Astuce : certaines questions ont plusieurs bonnes réponses. Utilise les indices à gauche pour comprendre la méthode.

TP Virtuel : Utilisez le simulateur pour observer les phénomènes physiques.

Ouvrir CameStudio Pro

Notions ⭐ Facile Question 1

Fonction d’une came

Quel est le rôle principal d’une came ?

Ta réponse (coche) :

Transformer une rotation en mouvement imposé (translation/oscillation)Transformer une translation en rotationStocker de l’énergie mécaniqueTransmettre un couple à rapport constant

Aide :

Clique sur un bouton d'aide pour afficher des indices ou la correction complète.

Notions ⭐ Facile Question 2

Types de cames

Quels sont des types courants de cames ? (plusieurs réponses)

Ta réponse (coche) :

Came disque (plane)Came cylindrique (tambour)Came à translationEngrenage hélicoïdal

Aide :

Clique sur un bouton d'aide pour afficher des indices ou la correction complète.

Notions ⭐ Facile Question 3

Suiveur et frottement

Quel suiveur réduit le plus le frottement au contact ?

Ta réponse (coche) :

Suiveur à pointeSuiveur à galetSuiveur à patinSuiveur rigide

Aide :

Clique sur un bouton d'aide pour afficher des indices ou la correction complète.

Lecture ⭐⭐ Moyen Question 4

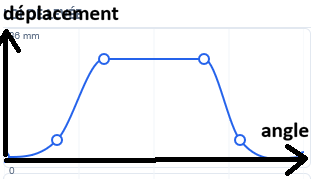

Lecture y(θ) : repos

Sur le diagramme y(θ), quelles portions correspondent à des phases de repos ? (plusieurs réponses)
Diagramme y(theta)

Ta réponse (coche) :

La portion horizontale haute (plateau)La portion horizontale basse (y=0)La portion montanteLa portion descendante

Aide :

Clique sur un bouton d'aide pour afficher des indices ou la correction complète.

Lecture ⭐⭐ Moyen Question 5

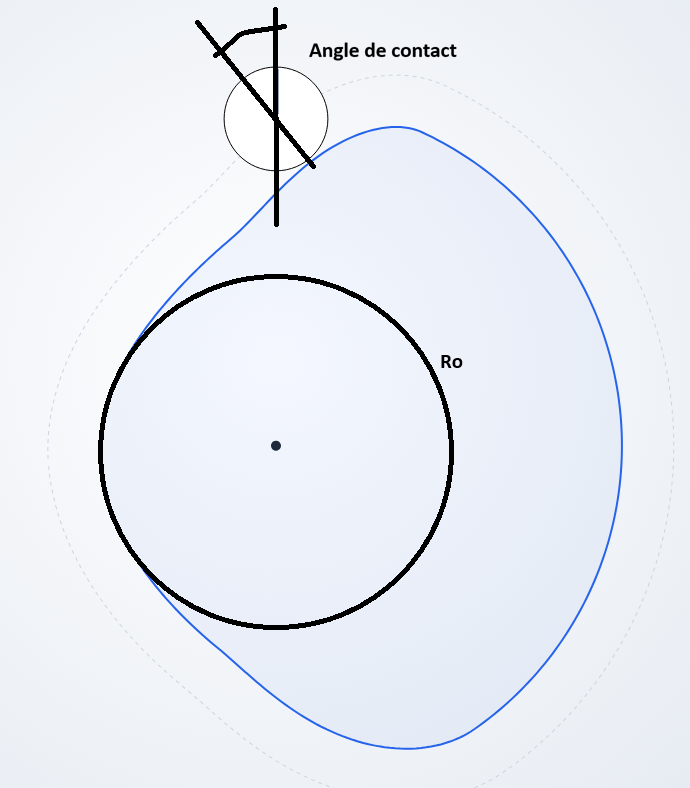

Lecture profil : cercle de base

Sur le schéma, le cercle de base R0 correspond à :
Profil came

Ta réponse (coche) :

Le cercle intérieur plein tangent au profil au reposLe cercle en pointillés (cercle de pas)Le contour bleu (profil réel)Le cercle extérieur maximal

Aide :

Clique sur un bouton d'aide pour afficher des indices ou la correction complète.

Lecture ⭐⭐ Moyen Question 6

Lecture : angle de pression

Que représente l’angle de pression α ?
Angle alpha

Ta réponse (coche) :

Angle entre la direction du suiveur et la normale au profil au point de contactAngle entre la tangente au profil et l’axe de rotationAngle total de rotation de la cameAngle entre la normale et le rayon

Aide :

Clique sur un bouton d'aide pour afficher des indices ou la correction complète.

Notions ⭐⭐ Moyen Question 7

Limiter l’angle de pression

Pourquoi cherche-t-on à limiter l’angle de pression ? (plusieurs réponses)

Ta réponse (coche) :

Réduire les efforts latérauxLimiter l’usure et l’échauffementAugmenter la vitesse sans contrainteÉviter le décollage du suiveur

Aide :

Clique sur un bouton d'aide pour afficher des indices ou la correction complète.

Notions ⭐⭐ Moyen Question 8

Valeur recommandée

En conception courante, on vise typiquement α inférieur à :

Ta réponse (coche) :

10°25–30°45°60°

Aide :

Clique sur un bouton d'aide pour afficher des indices ou la correction complète.

Tracé ⭐⭐ Moyen Question 9

Tracé : divisions angulaires

Pour tracer la montée, on divise l’angle β en n parts égales. Que représente Δθ ?
Divisions

Ta réponse (coche) :

La course hLe pas angulaire β/nLe rayon de base R0Le rayon du galet r

Aide :

Clique sur un bouton d'aide pour afficher des indices ou la correction complète.

Lecture ⭐⭐ Moyen Question 10

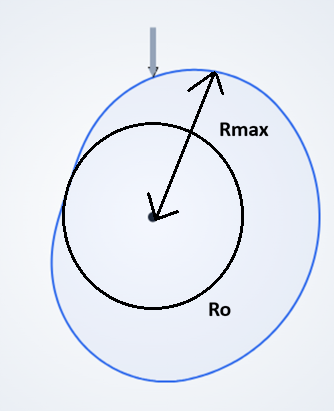

Lecture de profil : levée max

Pour un suiveur à pointe (radial), la levée maximale h correspond à :
Profil came

Ta réponse (coche) :

h = Rmax − R0h = R0 − Rmaxh = diamètre extérieurh = rayon du galet

Aide :

Clique sur un bouton d'aide pour afficher des indices ou la correction complète.

Calcul ⭐ Facile Question 11

Calcul : rayon maximal

Une came (suiveur à pointe) a R0 = 28 mm et une course h = 12 mm. Quel est le rayon maximal Rmax ?

Ta réponse (coche) :

40 mm16 mm28 mm44 mm

Aide :

Clique sur un bouton d'aide pour afficher des indices ou la correction complète.

Calcul ⭐ Facile Question 12

Calcul : rayon instantané

Pour suiveur à pointe : R(θ) = R0 + y(θ). Si R0 = 30 mm et y = 7 mm, R(θ) vaut :

Ta réponse (coche) :

23 mm30 mm37 mm70 mm

Aide :

Clique sur un bouton d'aide pour afficher des indices ou la correction complète.

Calcul ⭐⭐ Moyen Question 13

Calcul : pas angulaire

La phase de montée dure β = 120°. On la divise en n = 12 intervalles pour le tracé. Quel est Δθ ?

Ta réponse (coche) :

5°10°12°20°

Aide :

Clique sur un bouton d'aide pour afficher des indices ou la correction complète.

Notions ⭐⭐ Moyen Question 14

Continuité recherchée

Pour éviter les chocs, quelle continuité minimale vise-t-on sur le mouvement ?

Ta réponse (coche) :

C0 (position continue)C1 (vitesse continue)C2 (accélération continue)C3 (jerk continu)

Aide :

Clique sur un bouton d'aide pour afficher des indices ou la correction complète.

Notions ⭐⭐⭐ Difficile Question 15

Décollage du suiveur

À grande vitesse, le suiveur décolle. Quelles solutions typiques sont correctes ? (plusieurs réponses)

Ta réponse (coche) :

Augmenter la raideur du ressort de rappelRéduire la vitesse de rotationChoisir une loi plus douceDiminuer fortement la raideur du ressort

Aide :

Clique sur un bouton d'aide pour afficher des indices ou la correction complète.

Question ⭐⭐ Moyen Question 16

Cinématique : Le Jerk

Dans CameStudio, si vous créez un profil avec un 'angle vif' (changement brutal de pente), qu'observez-vous sur la courbe de JERK ?

Ta réponse (coche) :

Le Jerk reste nulLe Jerk est constantUn pic vertical infini (choc)Une sinusoïde parfaite

Aide :

Clique sur un bouton d'aide pour afficher des indices ou la correction complète.

Question ⭐ Facile Question 17

Vitesse et Accélération

Si je double la vitesse de rotation de la came (ex: 1000 -> 2000 tr/min), comment évolue l'accélération maximale subie par le suiveur ?

Ta réponse (coche) :

Elle double (x2)Elle quadruple (x4)Elle reste identiqueElle est divisée par 2

Aide :

Clique sur un bouton d'aide pour afficher des indices ou la correction complète.

Question ⭐⭐ Moyen Question 18

Suiveur Plateau

Vous utilisez un suiveur à PLATEAU. De quel paramètre dépend directement la position du point de contact (excentration) ?

Ta réponse (coche) :

De la hauteur de levéeDe la vitesse de levéeDe l'accélérationDu rayon de base

Aide :

💡 Indice 2

Plus la pente (vitesse) est raide, plus le contact s'éloigne du centre.

Question ⭐⭐⭐ Difficile Question 19

Défaut : Sous-taillage

Le logiciel affiche une alerte 'SOUS-TAILLAGE' avec un suiveur plateau. Quelle en est la cause ?

Ta réponse (coche) :

La came est trop petiteLe profil demandé est concave (creux)La vitesse est trop élevéeLe plateau est trop large

Aide :

Clique sur un bouton d'aide pour afficher des indices ou la correction complète.

Question ⭐⭐ Moyen Question 20

Angle de Pression

Pour réduire l'Angle de Pression sur un suiveur galet (et donc réduire l'effort latéral), quelle est la solution géométrique la plus efficace ?

Ta réponse (coche) :

Réduire le diamètre du galetAugmenter le Rayon de BaseAugmenter la raideur du ressortLubrifier le contact

Aide :

Clique sur un bouton d'aide pour afficher des indices ou la correction complète.

Question ⭐⭐ Moyen Question 21

Phénomène d'Affolage

L'Affolage (décollement du suiveur) se produit généralement au sommet de la came. Quelle force est responsable de l'éjection du suiveur ?

Ta réponse (coche) :

La force du ressortLa force de frottementLa force d'inertieLa gravité

Aide :

Clique sur un bouton d'aide pour afficher des indices ou la correction complète.

Question ⭐⭐⭐ Difficile Question 22

Arc-Boutement

Le logiciel signale un Arc-Boutement. Quel paramètre aggrave ce risque si on l'augmente ?

Ta réponse (coche) :

La longueur du guidageLe diamètre de l'axeLe déport Z (bras de levier)La raideur du ressort

Aide :

💡 Indice 2

C'est comme pousser un tiroir par le coin : plus on pousse loin du centre, plus ça coince.
